Name: Van het de Kabelaluminium van de RoHSxple Isolatie 47kV Gepantserde XLPE Semi Geleidend
Brand: OEM

Van het de Kabelaluminium van de RoHSxple Isolatie 47kV Gepantserde XLPE Semi Geleidend

Basisinformatie

Contact nu

Het scherm:

Semi geleidende swellable band

LEIDER:

Vastgelopen koperen geleider

Isolatie:

XPLE

matel het scherm:

Het scherm van de koperdraad

BAND:

Swellable band

Gepantserd:

Aluminiumband

Buitenschede:

Installatietemperaturen. min:

-20°C

Hoog licht:

XLPE Insulated armoured electrical cable

47kV Armoured Power Cables

XPLE-Kabels van de Isolatie de Gepantserde Macht

N2XS (FL) 2Y 26/45-47kV TS 10382 CEI 60840

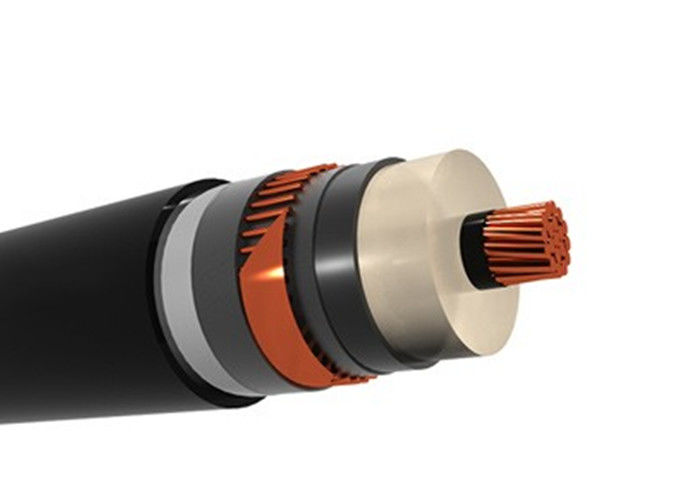

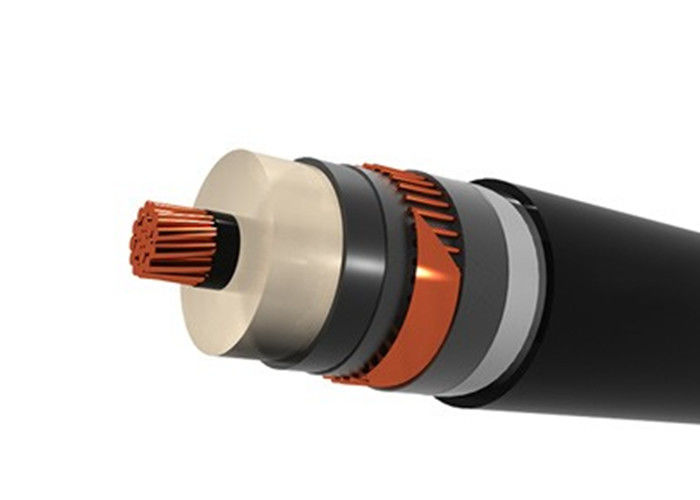

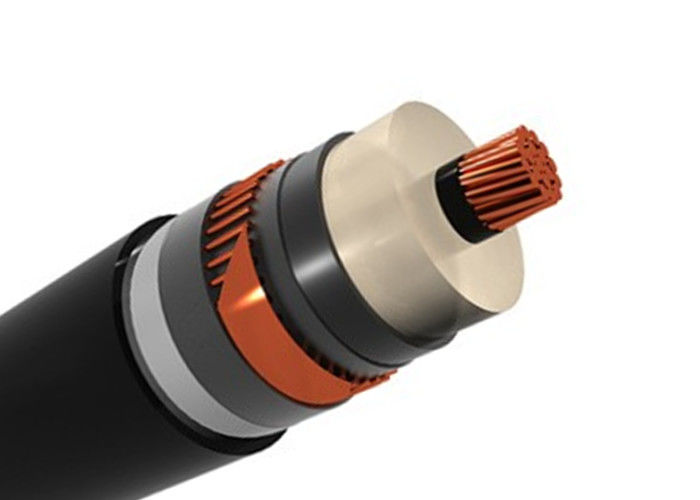

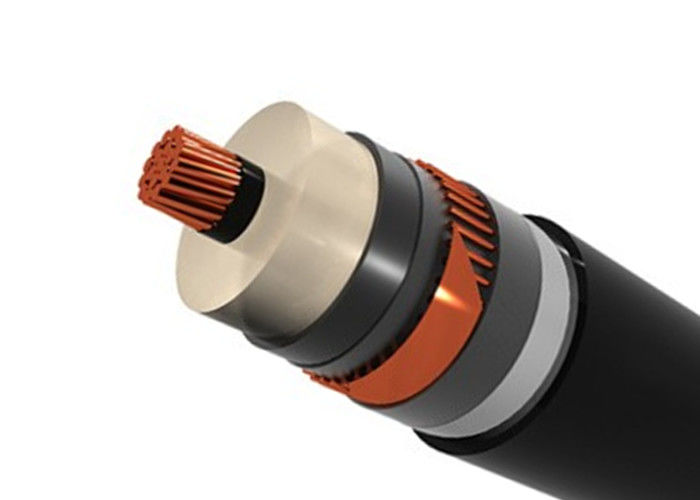

Structuur

1. Vastgelopen koperen geleider

2. Binnen semi geleidende laag

3. XPLE-isolatie

4. Buiten semi geleidende laag

5. Semi geleidende swellable band

6. Het scherm van de koperdraad

7. Swellable band

8. Aluminiumband

9. PE buitenschede

Technische Gegevens
Toelaatbare werkende temperaturen.: 90°C Max. kortsluitingtemperaturen.: 250°C (+≤ 5 seconden.) Installatietemperaturen. min: -20°C
Toepassingen
Deze die kabels in energienetwerken met plotselinge die ladingsveranderingen worden gebruikt op woon of industriezones, ondergronds of in buizen worden gelegd. Als de kabels water binnen gepast aan de mechanische schade swellable banden krijgt verhinder het water.
Geschat Kruis Sectie	Algemene Diameter Van Kabel	Het huidige Dragen Capaciteit		Het werken Inductantie	Het werken Capaciteit	Leider gelijkstroom Weerstand bij (20°C)	Netto Gewicht
mm2	mm	Lucht 30°C	Grond 20°C	MH/Km	µF/km	Ohm/Km	Kg/Km
1x70/16	41,60	347	304	0.478	0.108	0,2680	1970
1x95/16	43,40	420	360	0.453	0.119	0,1930	2280
1x120/16	44,80	483	408	0.436	0.128	0,1530	2570
1x150/25	46,20	540	445	0.422	0.137	0,1240	2970
1x185/25	48,00	614	498	0.406	0.148	0,0991	3360
1x240/25	50,30	718	569	0.389	0.162	0,0754	3970
1x300/25	52,60	813	633	0.374	0.176	0,0601	4600
1x400/35	55,70	904	686	0.358	0.195	0,0470	5630
