4 de kern1kv Brand schatte Elektrokabel, de Vuurvaste Elektrokabel van 240mm2

Basisinformatie
Plaats van herkomst: CHINA
Merknaam: OEM
Certificering: CE, CB
Prijs: Negotiation
Packaging Details: Standard export package
Levertijd: 15-20 werkdagen of Onderhandeling
Betalingscondities: T/T, L/C, D/P, het Westenunie, Paypal, Veilige Betalingen
Toepassing: Industrieel, ondergronds Isolatiemateriaal: XLPE
Leider Material: Koper Type: Laag voltage
Voltage: 0.6/1kV Kern: 4
Hoog licht:

1kV fire rated electrical cable

,

240mm2 fire resistant power cable

,

240mm2 fire resistant electrical cable

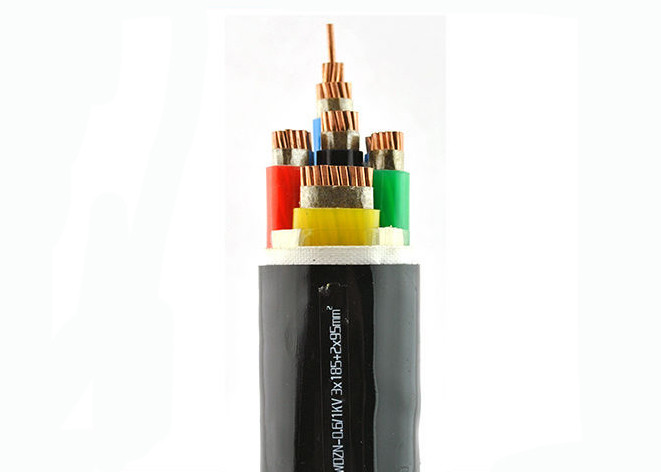

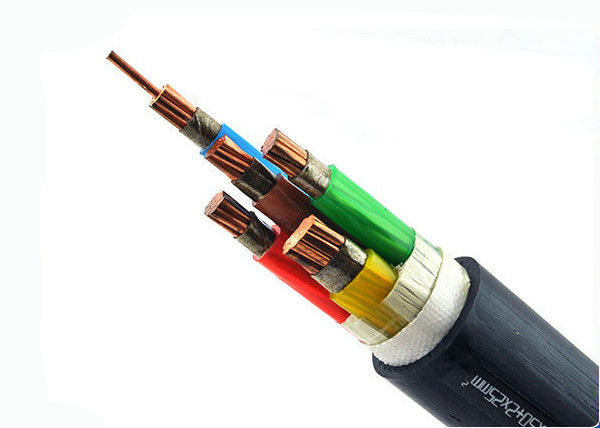

Laag Voltage 4 Isolatie 0.6/1kV Mica Tape van de Kern de Vuurvaste Kabel XLPE

Toepassingen

Deze kabels worden gebruikt voor elektriciteitsvoorziening in het systeem van de laag voltageinstallatie, zijn zij geschikt voor installatie binnen binnen en in openlucht, in kabelkanalen, onder grond, in macht en omschakelingsposten, lokale energiedistributies, bedrijven, waar er geen risico van mechanische schade is.
Bouw

1. Leiders

De leiders zullen of van Klasse 1 of Klasse 2 van duidelijk of metaal-met een laag bedekt onthard koper of van duidelijke aluminium of aluminiumlegering, of van Klasse 5 van duidelijk of metaal-met een laag bedekt koper overeenkomstig CEI 60228 zijn.
2. Isolatie

  • Micaband.
  • Het materiaal en de dikte van XLPE zullen vanaf CEI 60502 of BS 5467 geschat voor 90°C ononderbroken verrichting zijn.

3. Assemblage/het Binnen Behandelen

De binnenbekledingen kunnen worden uitgedreven of worden omwikkeld. Voor kabels met cirkelkernen, behalve kabels met meer dan vijf kernen, het omwikkelde binnen zal behandelen worden toegelaten slechts als de kieren tussen de kernen wezenlijk worden gevuld. Een geschikt bindmiddel wordt toegelaten vóór toepassing van het uitgedreven binnen behandelen. Het materiaal is compatibel met het isolerende die materiaal, zullen de materialen voor binnenbekledingen en vullers worden gebruikt voor de werkende temperatuur van de kabel en het compatibele systeem met het isolerende materiaal geschikt zijn. Voor halogeen vrije kabels, het binnen zullen behandelen en de vullers ook halogeen vrije samenstelling zijn.
4. Pantser

Het aluminium/het gegalvaniseerde die staal/staaldraden helically over het Binnen Behandelen vanaf CEI 60502-1 worden toegepast, of het dubbele aluminium/het de staalbanden en koper/blikten koperdraad in kunnen ook op verzoek worden vervaardigd.
5. Buitenschede

De buitenschede zal van uitgedreven pvc-Type ST1/ST2 vanaf CEI 60502-1, Polyethyleentype ST3/ST7, Halogeen zijn de vrije samenstelling ST8, Polychloroprene, polyethyleen chlorosulfonated of de gelijkaardige polymeren, type SE1 zijn ook beschikbaar op verzoek.
6. Brandprestaties van Kabelscheden

De kabels kunnen van speciale vlam worden voorzien - leeft de buitenschede van vertragerspvc om aan de behoeften van de vlamtest van CEI 60332-3-22, CEI 60332-3-23 en CEI 60332-3-24, Halogeen Vrij materiaal te voldoen aan iec60754-1/2 en CEI 60684-2 na.

Fysieke en Elektrokenmerken:





De Fysieke en Elektrokenmerken 4 van de KERNkabel (UNARMOURED):



No.cores x
dwars-seconde.
Isolatie
dikte

Nominaal

Schede
dikte

Buitenø
ong.
gewicht
ong.
Huidige classificaties in lucht 30℃ Huidige classificaties begraven 20℃ maximumgelijkstroom-weerstand bij 20℃
mm ² mm mm mm kg/km A A Ω/km
4×4 1.0 1.8 14.9 339 30 38 4.61
4×6 1.0 1.8 16.1 436 38 48 3.08
4×10 1.0 1.8 19.3 669 53 66 1.83
4×16 1.0 1.8 21.8 953 70 86 1.15
4×25 1.2 1.8 26.0 1374 94 112 0,73
4×35 1.2 1.8 28.7 1810 116 135 0,52
4×50 1.4 1.9 29.5 2312 139 161 0,39
4×70 1.4 2.1 33.0 3105 177 202 0,27
4×95 1.6 2.2 38.1 4179 217 240 0,19
4×120 1.6 2.4 41.1 5185 254 274 0,15
4×150 1.8 2.5 45.8 6414 294 309 0,12
4×185 2.0 2.7 50.5 7901 337 346 0,10
4×240 2.2 2.9 55.7 10249 401 403 0,08
4×300 2.4 3.1 63.4 13365 470 459 0,06







DE DETAILS VAN DE INSTALLATIEmethode



4 de kern1kv Brand schatte Elektrokabel, de Vuurvaste Elektrokabel van 240mm2 0   4 de kern1kv Brand schatte Elektrokabel, de Vuurvaste Elektrokabel van 240mm2 1   4 de kern1kv Brand schatte Elektrokabel, de Vuurvaste Elektrokabel van 240mm2 2   4 de kern1kv Brand schatte Elektrokabel, de Vuurvaste Elektrokabel van 240mm2 3
A1 – insolated thermaal muur (enig-Kern) A2 – insolated (thermaal multi-core) muur B1 – Duidelijke electroduct (enig-Kern) B2 – Duidelijke (multi-core) electroduct

4 de kern1kv Brand schatte Elektrokabel, de Vuurvaste Elektrokabel van 240mm2 4   4 de kern1kv Brand schatte Elektrokabel, de Vuurvaste Elektrokabel van 240mm2 5   4 de kern1kv Brand schatte Elektrokabel, de Vuurvaste Elektrokabel van 240mm2 6   4 de kern1kv Brand schatte Elektrokabel, de Vuurvaste Elektrokabel van 240mm2 7
B1 – Electroduct in metselwerk (enig-Kern)   B1 – Electroduct in (multi-core) metselwerk   C – op de muur   C – op het plafond

4 de kern1kv Brand schatte Elektrokabel, de Vuurvaste Elektrokabel van 240mm2 8   4 de kern1kv Brand schatte Elektrokabel, de Vuurvaste Elektrokabel van 240mm2 9   4 de kern1kv Brand schatte Elektrokabel, de Vuurvaste Elektrokabel van 240mm2 10   4 de kern1kv Brand schatte Elektrokabel, de Vuurvaste Elektrokabel van 240mm2 11
C – Niet-geperforeerd dienblad   F – Geperforeerd dienblad (enig-Kern)   F – Geperforeerd (multi-core) dienblad   Opgeschort F – (enig-Kern)

4 de kern1kv Brand schatte Elektrokabel, de Vuurvaste Elektrokabel van 240mm2 12   4 de kern1kv Brand schatte Elektrokabel, de Vuurvaste Elektrokabel van 240mm2 13   4 de kern1kv Brand schatte Elektrokabel, de Vuurvaste Elektrokabel van 240mm2 14   4 de kern1kv Brand schatte Elektrokabel, de Vuurvaste Elektrokabel van 240mm2 15
Opgeschort E – (multi-core)   B2 – Bouwruimte   B2 – Bouwruimte   B1 – Electroduct (enig-Kern)

4 de kern1kv Brand schatte Elektrokabel, de Vuurvaste Elektrokabel van 240mm2 16   4 de kern1kv Brand schatte Elektrokabel, de Vuurvaste Elektrokabel van 240mm2 17   4 de kern1kv Brand schatte Elektrokabel, de Vuurvaste Elektrokabel van 240mm2 18   4 de kern1kv Brand schatte Elektrokabel, de Vuurvaste Elektrokabel van 240mm2 19
B2 – (Multi-core) Electroduct   B2 – Gesloten toevoerkanaal ingebed in (multi-core) vloer   B2 – Gesloten toevoerkanaal ingebed in (multi-core) vloer   B1 – Geventileerd toevoerkanaal ingebed in vloer

4 de kern1kv Brand schatte Elektrokabel, de Vuurvaste Elektrokabel van 240mm2 20   4 de kern1kv Brand schatte Elektrokabel, de Vuurvaste Elektrokabel van 240mm2 21
C – Ingebed in het metselwerk   D – in extra mechanische bescherming wordt begraven die





De Gegevens van de kabeltrommel



KABELtrommels D1=Flange Diameter (mm) W=Usefulbreedte (mm) D2=Barrel Diameter (mm)
Kabel van de laag Voltagemacht 0.6/1 kV 3+2 Geïsoleerde Kern XLPE, In de schede gestoken pvc, Unarmoured & Gepantserd aan CEI 60502 1000 700 500
1100 700 550
1200 700 600
1400 750 710
1600 900 900
1800 1120 1000
2400 1150 1300









GARANTIE





Voor een periode die op de datum beginnen verscheepte de Goederen aan Koper en daarna het verdergaan voor een periode van 12 maanden.
