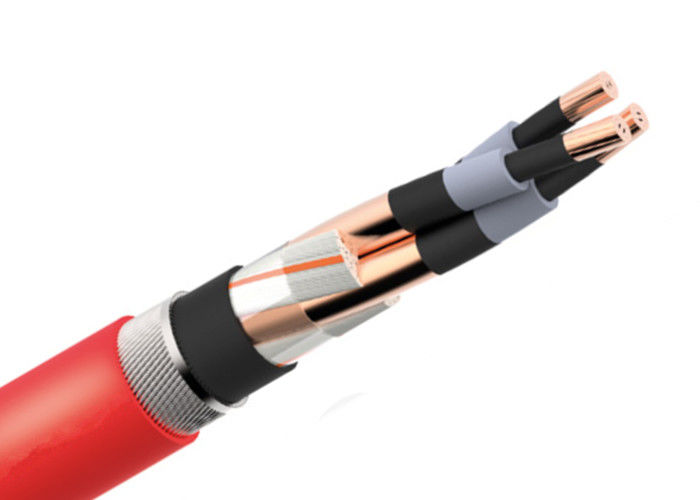

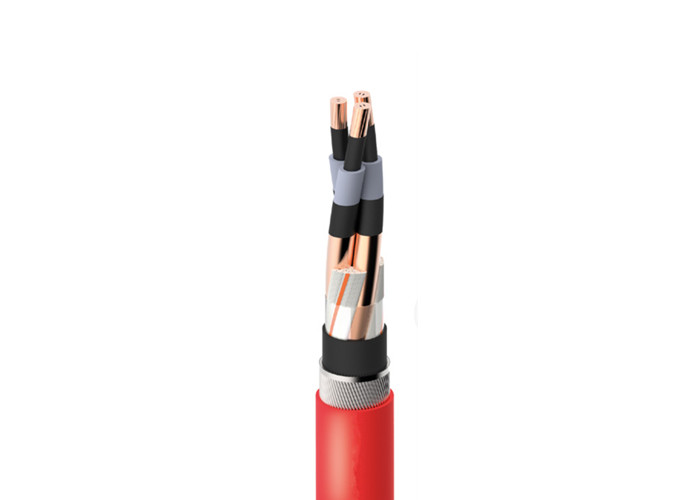

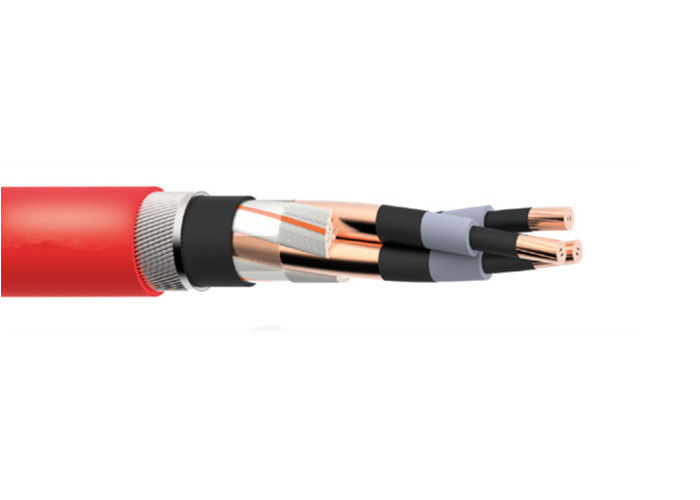

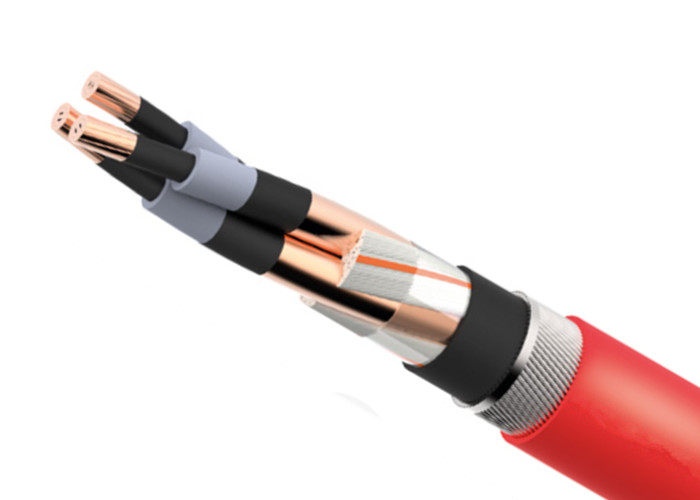

Name: 3 van de de Machtskabel LSZH van kernswa 50mm2 MV de Schedekoperen geleider
Brand: OEM

LSZH-MV van de Schede Ondergrondse 50mm2 70mm2 3 Kern Machtskabels

TOEPASSING

Machtskabels voor machtsnetwerken, ondergronds en in kabel leiding, in installaties met potentiële bedreiging voor het leven en materiaal in het geval van brand, rook en toxische dampenemissies.

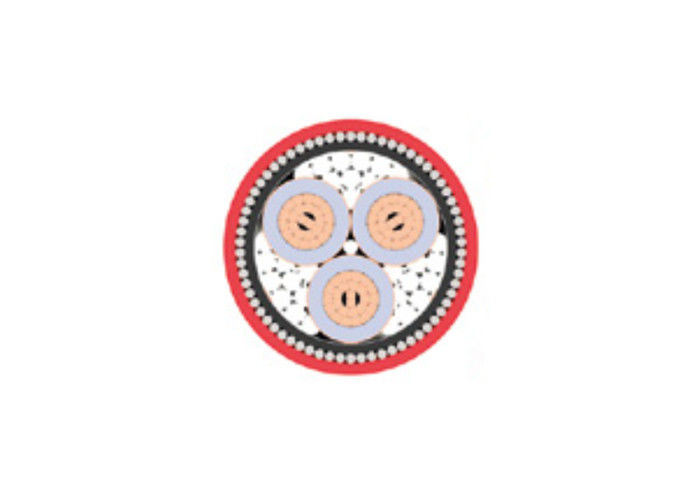

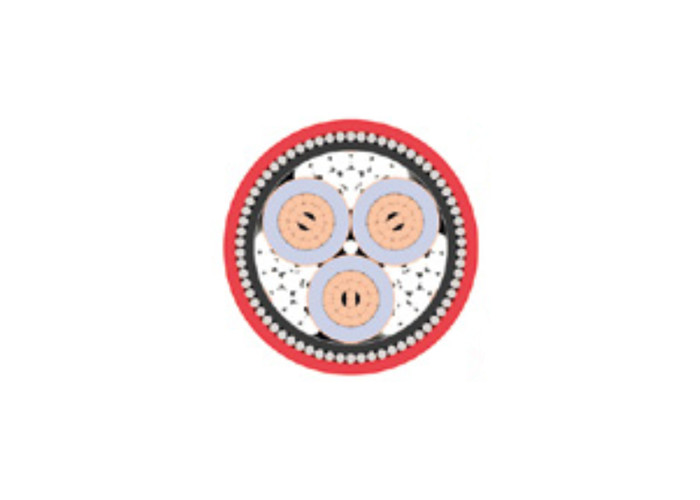

BOUW
Leider
Klasse 2 vastgelopen koperen geleider volgens EN 60228 van BS
(eerder BS 6360)
Leider Screen
Semi-geleidende XLPE (Cross-Linked Polyethyleen)
Isolatie
Van XLPE (Cross-Linked Polyethyleen) het Type GP8 volgens
BS 7655
Het isolatiescherm
Semi-geleidende XLPE (Cross-Linked Polyethyleen)
Het metaalscherm
Het individuele of algemene scherm van de koperband volgens BS 7835
Vuller
HUISDIEREN (Polyethyleenterephthalate) vezel
Separator
Bindende band
Beddegoed
LSZH (Lage Rook Nul Halogeen)
Pantser
Enige kern: AWA (Gepantserde Aluminiumdraad)
Multi-core: SWA (Gepantserde Staaldraad)
Schede
LSZH (Lage Rook Nul Halogeen)

KENMERKEN
Voltageclassificatie (Uo/U) (Um)
19/33 (36) kV
Temperatuurclassificatie
Vast: 0°C aan +90°C
Verbrandingskenmerken:
Zuurstofindex: 35
0,5% HCL overeenkomstig EN 50267-2-1 van BS
Lage die rookclassificatie op 3metre-kubustest wordt gebaseerd.
De volledige kabels voldoen aan de vereisten van de brandtest
EN 50266-2-4 VAN BS
Minimum Buigende Straal
Enige Vaste kern -: 15 x algemene diameter
Vaste kern 3 -: 12 x algemene diameter
(Enige kern 12 de algemene diameter van x en 3 kern 10 x globaal
diameter waar de krommingen naast een verbinding worden geplaatst of
de beëindiging bepaalde dat het buigen zorgvuldig wordt gecontroleerd
door het gebruik van eerstgenoemde)
Schedekleur
Zwart rood,

3 van de de Machtskabel LSZH van kernswa 50mm2 MV de Schedekoperen geleider 0

AFMETINGEN

Nr. VAN KERNEN	NOMINAAL KRUIS SECTIONEEL GEBIED mm ²	NOMINALE DIAMETER			NOMINAAL GEWICHT kg/km
		Onder Pantser mm	Over Pantser mm	Globaal mm
1 1 1 1 1 1 1 1 1 1 1 1 3 3 3 3 3 3 3 3 3	70 95 120 150 185 240 300 400 500 630 800 1000 50 70 95 120 150 185 240 300 400	32.6 34.3 35.9 37.5 39.3 41.7 44.2 47.3 50.5 54.2 60.5 65 65.1 68.8 72.6 76.3 79.3 83.4 88.8 93.9 100.8	36.6 38.3 39.9 42.5 44.3 46.7 49.2 52.3 55.5 59.2 65.5 70 71.4 75.1 78.9 82.6 85.6 89.7 95.1 100.2 107.1	41 42.9 44.5 47.3 49.3 51.7 54.4 57.7 61.1 65 71.6 76.5 78.2 82.1 86.1 90 93.2 97.5 103.3 108.8 116.1	2300 2650 3000 3500 4000 4650 5450 6350 7600 9150 11100 13400 9150 10300 11600 12800 14050 15650 18200 21100 24200

LEIDERS
Klasse 2 Vastgelopen Leiders voor Enige Kern en Multi-Core Kabels

NOMINAAL KRUIS SECTIONEEL GEBIED mm ²	MINIMUMnr. VAN DRADEN IN LEIDER						MAXIMUMweerstand VAN LEIDER BIJ 20ºC
	Cirkel		Samengeperst rondschrijven		Gevormd		Ontharde Koperen geleider
	Cu	Al	Cu	Al	Cu	Al	Duidelijke Draden ohms/km
70 95 120 150 185 240 300 400 500 630 800 1000	19 19 37 37 37 37 61 61 61 91 91 91	19 19 37 37 37 37 61 61 61 91 91 91	12 15 18 18 30 34 34 53 53 53 53 53	12 15 15 15 30 30 30 53 53 53 53 53	12 15 18 18 30 34 34 53 53 53 - -	12 15 15 15 30 30 30 53 53 53 - -	0,268 0,193 0,153 0,124 0,0991 0,0754 0,0601 0,047 0,0366 0,0283 0,0221 0,0176

ELEKTROkenmerken
Koperen geleiders (Geïsoleerde Gepantserde Kabels volgens BS 7835)
Huidig Laadvermogen

Nr. VAN KERNEN	NOMINAAL KRUIS SECTIONEEL GEBIED mm ²	ONONDERBROKEN HUIDIGE CLASSIFICATIE
		In Grond Ampèren		In Buizen Ampèren		In Lucht Ampèren
		Klaver	Vlak	Klaver	Vlak	Klaver	Vlak
1 1 1 1 1 1 1 1 1 1 1 1 3 3 3 3 3 3 3 3 3	70 95 120 150 185 240 300 400 500 630 800 1000 50 70 95 120 150 185 240 300 400	270 320 360 410 455 520 580 650 710 760 810 860 210 250 300 340 380 430 500 540 600	280 335 380 430 485 560 640 730 830 940 1060 1170 210 250 300 340 380 430 500 540 600	260 305 340 375 410 470 500 530 570 620 660 690 180 215 255 290 330 370 430 470 530	270 325 370 410 460 540 610 690 780 890 990 1090 180 215 255 290 330 370 430 470 530	310 375 430 490 550 650 740 840 930 1040 1140 1230 220 270 330 380 430 490 570 650 740	370 460 530 600 690 820 940 1100 1280 1480 1690 1900 220 270 330 380 430 490 570 650 740

DE-SCHATTEND FACTOREN

AIR TEMPERATUUR °C	25	30	35	40	45	50	55
DE-SCHATTEND FACTOR	1.00	0,96	0,92	0,88	0,83	0,78	0,73
GRONDtemperatuur °C	10	15	20	25	30	35	40
DE-SCHATTEND FACTOR	1.03	1.00	0,97	0,93	0,89	0,86	0,82
MAALDE THERMISCH WEERSTANDSVERMOGEN K.M/W	0,9	1.0	1.2	1.5	2.0	2.5	3.0
DE-SCHATTEND FACTOR	1.06	1.04	1.00	0,92	0,82	0,74	0,68
DIEPTE VAN HET LEGGEN MTR	0,80	1.00	1.25	1.50	1.75	2.00	2.50
DE-SCHATTEND FACTOR	1.00	0,97	0,95	0,94	0,93	0,91	0,90

label:

Plaats van herkomst:	CHINA
Merknaam:	OEM
Certificering:	ISO/RoHS/CE

Min. bestelaantal:	200 meters
Prijs:	Negotiation
Verpakking Details:	standaard de uitvoerpakket
Levertijd:	15-20 werkdagen of Onderhandeling
Betalingscondities:	T/T, L/C, D/P, het Westenunie, Paypal, Veilige Betalingen
Levering vermogen:	50000meters per week

LEIDER:	Klasse 2 vastgelopen koperen geleider	Het leiderscherm:	Semi-geleidende XLPE
Isolatie:	XLPE	Het isolatiescherm:	Semi-geleidende XLPE
Het metaalscherm:	Het individuele of algemene scherm van de koperband	Vuller:	Polyethyleenterephthalate vezel
separator:	Bindende band	Pantser:	Enige kern: AWA (Multi-core Gepantserde Aluminiumdraad): SWA (Gepantserde Staaldraad)
Schede:	LSZH
Hoog licht:	3 core SWA outdoor extension cord , 50mm2 underground power cable , 50mm2 MV Power Cable
