Middelgrote het Voltage Ondergrondse Kabel van AWA 1000mm2, MV 3 Kernxlpe Kabel

mv 3 kern xlpe kabel

het aluminium gepantserde kabel van 1000mm2 xlpe

1000mm2 middelgrote voltage ondergrondse kabel

Plaats van herkomst:

CHINA

Merknaam:

OEM

Certificering:

ISO/RoHS/CE

Neem contact met ons op

Vraag een offerte aan

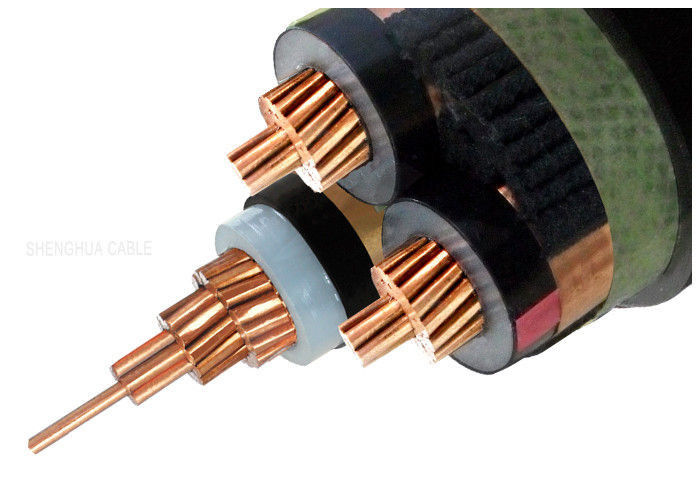

Middelgrote het Voltage Ondergrondse Kabel van AWA 1000mm2, MV 3 Kernxlpe Kabel

Product Details

LEIDER:

Onthard Koper of Hard Getrokken Aluminium

Isolatiemateriaal:

Crosslinked Polyethyleen (XLPE)

Gepantserd Type:

DSTA/SWA/AWA of Unarmoured

Schede:

Polyvinylchloride (pvc)

Norm:

CEI ASTM DIN, CEI 60502-2, GB12706, IEC60228 VAN BS

Kleur:

Zwarte of als Vereiste

Verpakking:

Houten-staaltrommel, Staaltrommel, Houten Trommel

Speciale Requiremets:

Vuurvast, vlam - vertrager, laag vrij rookhalogeen

Toepassing:

Ondergronds, Bouw, Industriële, machtsdistributie en transmissielijn

nominale spanning:

3.6/6kv aan 26/35kv

Markeren:

mv 3 kern xlpe kabel

het aluminium gepantserde kabel van 1000mm2 xlpe

1000mm2 middelgrote voltage ondergrondse kabel

Payment & Shipping Terms

Min. bestelaantal

200 meters

Prijs

negotiable

Verpakking Details

standaard de uitvoerpakket

Levertijd

15-20 werkdagen of Onderhandeling

Betalingscondities

T/T, L/C, D/P, het Westenunie, Paypal, Veilige Betalingen

Levering vermogen

50000meters per week

De kruis Verbonden Kern van het de Kabelaluminium 3x1 van de Polyethyleen95mm2 MV Macht

Krijg de Beste Prijs

Enige de Kabelepr van de Kern35kv 250mm2 MV Macht Isolatie voor Voederkringen

Krijg de Beste Prijs

De Schede van de Kabel750mm2 pvc van de koperen geleider69kv MV Macht

Krijg de Beste Prijs

XLPE Geïsoleerd van de de Machtskabel van 800mm2 12KV MV Laag Vrij de Rookhalogeen

Krijg de Beste Prijs

Neem contact met ons op

Contact opnemen

Product Description

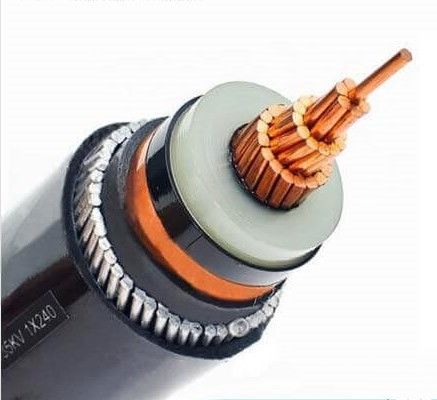

1000mm2 1 Kern 3 Kernmv Machtskabel/Middelgrote Voltage Ondergrondse Kabel

MIDDELGROTE DE KABELbouw VAN DE VOLTAGEmacht

1. LEIDER

– Naakte koperklasse 2 aan CEI 60228, ronde, multiwire vastgelopen en compact

2. HET LEIDERscherm

– Binnen semi-conducting deklaag

3. ISOLATIE

– Kernisolatie van cross-linked polyethyleen (XLPE)

4. HET ISOLATIEscherm

– De buiten geleidende laag dreef en laste permanent met de kernisolatie uit

Semi-conducting type
– Meer dan de buiten semi-conducting laag, moet een semiconducting band worden gebruikt.

5. HET METAALscherm

– koperbanden helically met een minimumdikte van 0,1 mm.

Separator
– Over het scherm evenals onder buitenschede, moet een scheidende laag worden gebruikt (b.v. vastbindend).

6. SCHEDE

– Buitenschede van pvc-samenstelling

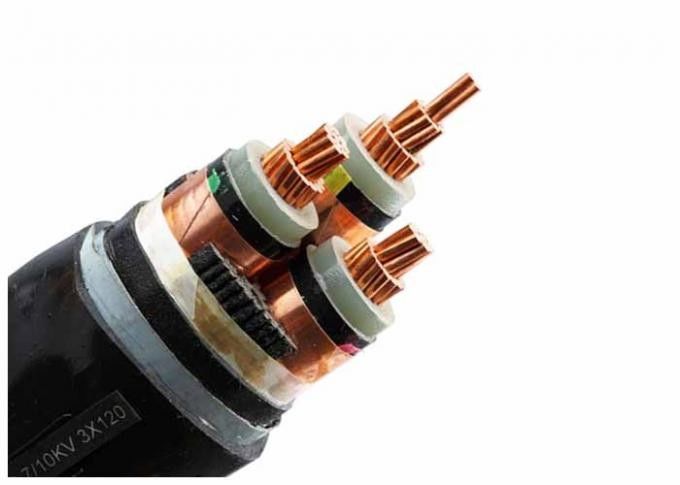

Middelgrote het Voltage Ondergrondse Kabel van AWA 1000mm2, MV 3 Kernxlpe Kabel 0

MIDDELGROTE DE KABELkenmerken VAN DE VOLTAGEmacht

Bouwkenmerken
Leidervorm	Vastgelopen cirkel (RM)
Loodvrij	Ja
Isolatie	XLPE
Het scherm	koperband
Materiaal van beddegoed	Scheidingsband
Buitenschede	Pvc
Gebruikskenmerken
Verpakking	Staal Houten Trommel
Minimuminstallatietemperatuur	-20 °C
Max. leidertemperatuur in de dienst	90 °C
Temperatuur van de kort:sluiten max. leider	250 °C
Buigende factor wanneer het leggen	20 x D enige kernkabel 15 x D multi-core kabel

Middelgrote Kabeltypes van de Voltagexlpe Geïsoleerde Macht
MV Kabeltypes	Beschrijving	Kernen	Het Gebied van de Nomisectie (mm²)
Cu of Al/XLPE/PVC	koper of aluminiumkern, xlpe geïsoleerd, in de schede gestoken pvc, elektrokabel	1 kern kern 3	25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 630, 800, 1000
Cu of Al/XLPE/STA/PVC	koper of aluminiumkern, xlpe geïsoleerd, gepantserde staalband, in de schede gestoken pvc, elektrokabel
Cu of Al/XLPE/SWA/PVC	koper of aluminiumkern, xlpe geïsoleerd, gepantserde staaldraad, in de schede gestoken pvc, elektrokabel

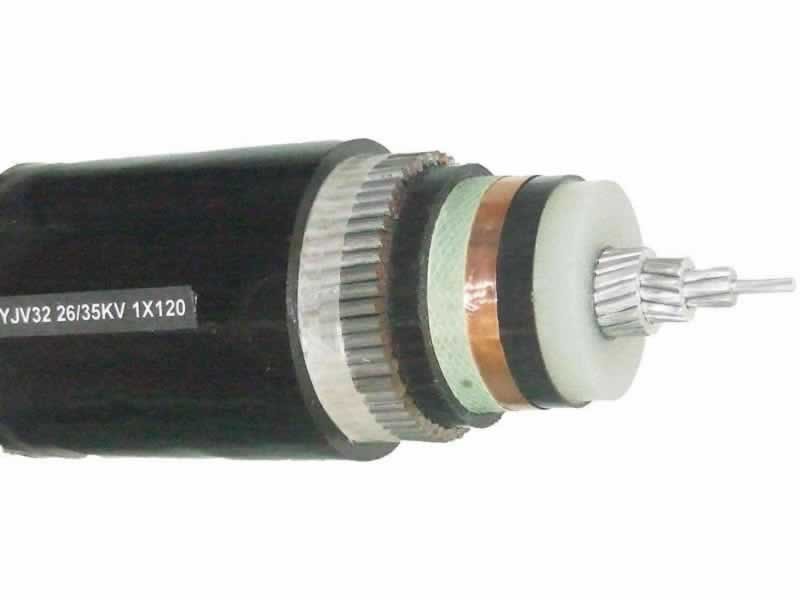

Middelgrote het Voltage Ondergrondse Kabel van AWA 1000mm2, MV 3 Kernxlpe Kabel 1

1 DE KABELgegevens VAN DE KERN12/20kv MACHT

Nr van kernen en kruis - seconde.	Verrichting voltage max.	Nominaal voltage U0/U	Isolatie dikte	Schede dikte Nominaal waarde	Buitenø ong.	gewicht ong.	Huidige classificaties in lucht 30℃	Huidige classificaties begraven 20℃	maximumgelijkstroom-weerstand bij 20℃
mm ²	kV	kV	mm	mm	mm	kg/km	A	A	Ω/km
1 x 35	24	12/ 20	5.5	1.8	24.9	860	205	190	0,52
1 x 50	24	12/ 20	5.5	1.8	26.4	1138	245	225	0,39
1 x 70	24	12/ 20	5.5	1.9	28.1	1281	305	275	0,27
1 x 95	24	12/ 20	5.5	1.9	29.9	1570	370	330	0,19
1 x 120	24	12/ 20	5.5	2.0	31.3	1839	430	375	0,15
1 x 150	24	12/ 20	5.5	2.0	33.1	2174	490	425	0,12
1 x 185	24	12/ 20	5.5	2.1	34.7	2540	560	480	0,10
1 x 240	24	12/ 20	5.5	2.2	37.1	3120	665	555	0,08
1 x 300	24	12/ 20	5.5	2.2	39.5	3746	765	630	0,06
1 X400	24	12/ 20	5.5	2.3	44.1	4863	890	725	0,05
1 X.500	24	12/ 20	5.5	2.4	47.6	5905	1030	825	0,04
1 x 630	24	12/ 20	5.5	2.5	51.3	7220	1190	940	0,03

3 DE KABELgegevens VAN DE KERN12/20kv MACHT

No.cores x dwars-seconde.	Verrichting voltage max.	Nominaal voltage U0/U	Isolatie dikte	Schede dikte Nominaal waarde	Buitenø ong.	gewicht ong.	Huidige classificaties in lucht 30℃	Huidige classificaties begraven 20℃	maximumgelijkstroom-weerstand bij 20℃
mm ²	kV	kV	mm	mm	mm	kg/km	A	A	Ω/km
3 x 35	24	12/20	5.5	2.6	52.5	3023	155	185	0,52
3 x 50	24	12/20	5.5	2.7	55.5	3891	180	218	0,39
3 x 70	24	12/20	5.5	2.8	59.3	4396	223	267	0,27
3 x 95	24	12/20	5.5	3.0	63	5264	271	318	0,19
3 x 120	24	12/20	5.5	3.1	66.2	6190	312	363	0,15
3 x 150	24	12/20	5.5	3.2	69.8	7240	363	417	0,12
3 x 185	24	12/20	5.5	3.3	73.7	8499	404	460	0,1
3 x 240	24	12/20	5.5	3.5	78.6	10353	471	531	0,08
3 x 300	24	12/20	5.5	3.6	83.8	12328	536	596	0,06
X400 3	24	12/20	5.5	3.8	93.6	15921	630	684	0,05
