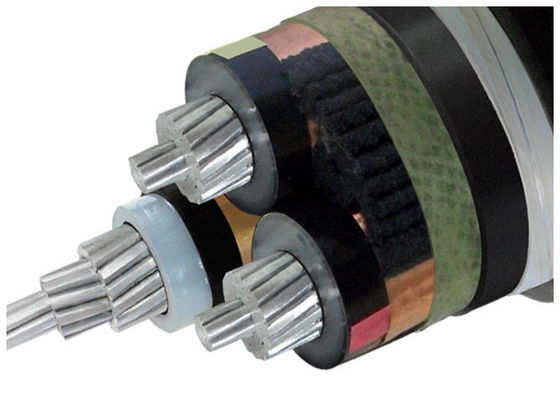

GB12706 aluminium3.6kv XLPE Gepantserde Kabel, de Kabel van SWA van 400mm2 XLPE

de machtskabel van 400mm2 xlpe

de gepantserde kabel van 3.6kv xlpe

de kabel van SWA van 400mm2 xlpe

Plaats van herkomst:

CHINA

Merknaam:

OEM

Certificering:

ISO/RoHS/CE

Neem contact met ons op

Vraag een offerte aan

GB12706 aluminium3.6kv XLPE Gepantserde Kabel, de Kabel van SWA van 400mm2 XLPE

Product Details

Leiderkern:

Onthard Koper of Hard Getrokken Aluminium

Isolatiemateriaal:

Crosslinked Polyethyleen (XLPE)

Gepantserde Types:

DSTA/SWA/AWA of Unarmoured

Buitenschedemateriaal:

Polyvinylchloride (pvc) of Polyethyleen (PE)

Norm:

CEI ASTM DIN, CEI 60502-2, GB12706, IEC60228 VAN BS

kleur:

Zwarte of als Vereiste

Verpakking:

Houten-staaltrommel, Staaltrommel, Houten Trommel

Speciale Requiremets:

Vuurvast, vlam - vertrager, laag vrij rookhalogeen

Steekproef:

Y, verstrekte

Toepassing:

Ondergronds, Bouw, Industriële, machtsdistributie en transmissielijn

Voltage:

3.6KV aan 35KV

Markeren:

de machtskabel van 400mm2 xlpe

de gepantserde kabel van 3.6kv xlpe

de kabel van SWA van 400mm2 xlpe

Payment & Shipping Terms

Min. bestelaantal

200 meters

Prijs

negotiable

Verpakking Details

standaard de uitvoerpakket

Levertijd

15-20 werkdagen of Onderhandeling

Betalingscondities

T/T, L/C, D/P, het Westenunie, Paypal, Veilige Betalingen

Levering vermogen

50000meters per week

De kruis Verbonden Kern van het de Kabelaluminium 3x1 van de Polyethyleen95mm2 MV Macht

Krijg de Beste Prijs

Enige de Kabelepr van de Kern35kv 250mm2 MV Macht Isolatie voor Voederkringen

Krijg de Beste Prijs

De Schede van de Kabel750mm2 pvc van de koperen geleider69kv MV Macht

Krijg de Beste Prijs

XLPE Geïsoleerd van de de Machtskabel van 800mm2 12KV MV Laag Vrij de Rookhalogeen

Krijg de Beste Prijs

Neem contact met ons op

Contact opnemen

Product Description

Geïsoleerde 300mm2 400mm2 GB12706 MV de Machtskabels van 3.6kv XLPE

DE MIDDELGROTE NORM VAN DE VOLTAGEkabel

Volgens GB12706 (Gelijke aan IEC60502). De mv kabel zou ook kunnen zijn producted door norm van ASTM, BS, DIN en AS/NZS of andere normen als verzoek.

HET MIDDELGROTE VOLTAGE VAN DE VOLTAGEkabel

3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV

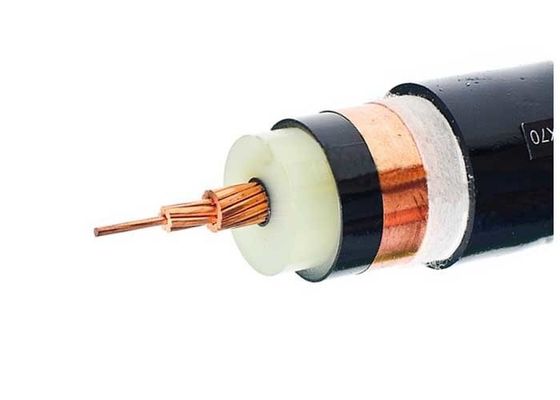

GB12706 aluminium3.6kv XLPE Gepantserde Kabel, de Kabel van SWA van 400mm2 XLPE 0

DE MIDDELGROTE BOUW VAN DE VOLTAGEkabel

1. Leider: Koper of aluminium (class1 of klasse 2)

2. Binnen semi-conducting laag

3. Isolatie: Kruis geïnkt polyethyleen (XLPE)

4. Buiten semi-conducting laag

5. Gepantserd of Unarmoured

6. Het verpakken van geleidend materiaal

7. Het scherm: Vlechten van koperdraden of koperband

8. Separator

9. Buitenjasje: Pvc of PE

DE MIDDELGROTE TOEPASSING VAN DE VOLTAGEkabel

Met de kenmerken van stabiel vermogen, geavanceerde technologie, brede materiaalresourcen, lage prijs, goede flexibel en gemakkelijk te leggen en te handhaven, is de XLPE geïsoleerde middelgrote voltagekabel geschikt om voor de lijn van de machtsdistributie met nominale spanning tot 35kV worden gelegd.

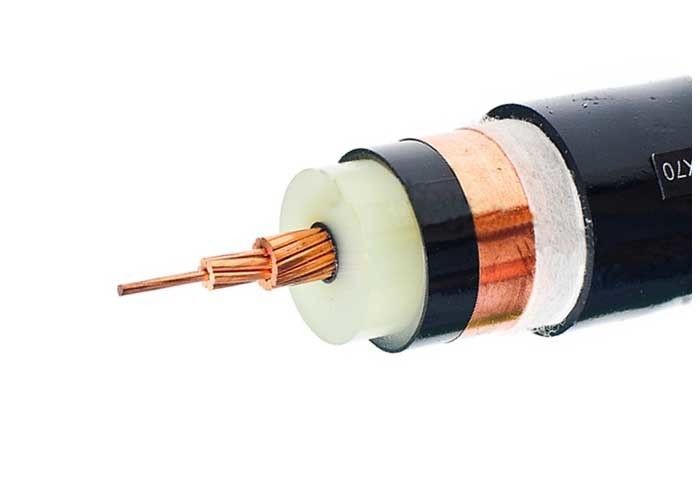

GB12706 aluminium3.6kv XLPE Gepantserde Kabel, de Kabel van SWA van 400mm2 XLPE 1

DE MIDDELGROTE KENMERKEN VAN DE VOLTAGEkabel

1. De oude toelaatbare het werk temperatuur van kabel geleidende kern is niet meer dan 90 °C.

2. Tijdens kortsluiting (max. permanente tijd is niet meer dan 5 seconden), is de maximum temperatuur van kabelleider niet meer dan 250°C.

3. Het verschilniveau van het leggen van kabel is niet beperkt. Wanneer het leggen van de kabel, is de omgevingstemperatuur niet lager dan 0°C.

4. Lichtgewicht, goed buigend bezit en gemakkelijk installatie en onderhoud.

DE HET MIDDELGROTE TYPE & TOEPASSING VAN VOLTAGEkabel

TYPE		NAAM	Hoofdtoepassing
Cu-kern	AL kern
YJV/YJY	YJLV/YJLY	Geïsoleerde XLPE, PVC/PE in de schede gestoken machtskabel	Voor leggen binnen, tunnel, kanaal en nderground. Onbekwaam om externe mechanische krachten te dragen, maar draag de tractiekracht tijdens gelegd
YJV22/YJV23	YJLV22/YJLV23	Geïsoleerde XLPE, gepantserde staalband, PVC/PE in de schede gestoken machtskabel	Voor binnen leggen , tunnel, kanaal en ondergronds. Bekwaam om extern te dragen mechanische krachten, maar onbekwaam om grote het trekken kracht te dragen
YJV32/YJV33	YJLV32/YJLV33	Geïsoleerde XLPE, dunne gepantserde staaldraad, PVC/PE in de schede gestoken machtskabel	Voor het leggen in schacht, zal het water ondergronds groot verschil van niveau. Bekwaam om externe mechanische krachten te dragen en het trekken van kracht te matigen
YJV42/YJV43	YJLV42/YJLV43	Geïsoleerde XLPE, dikke gepantserde staaldraad, PVC/PE in de schede gestoken machtskabel	Voor het leggen in water en zeebedding. Bekwaam om positieve druk en het trekken van kracht te dragen

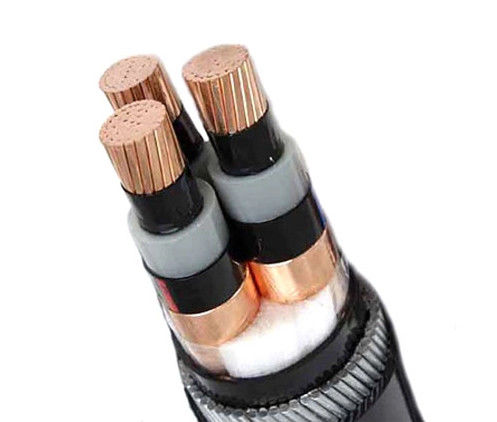

GB12706 aluminium3.6kv XLPE Gepantserde Kabel, de Kabel van SWA van 400mm2 XLPE 2

XLPE ISOLEERT PVC-SCHEDEmv KABELgegevens

Type	Specificatie	Leiderdiameter	Nominale dikte van isolatie	Nominale schededikte	Ong. Buitendiameter van kabel	Gewicht ong. van kabel

						Cu	AL
YJV CU/XLPE/PVC YJLV AL/XLPE/PVC	mm2	mm	mm	mm	mm	kg/km	kg/km
	3×25	6.0	2.5	2.1	36.1	1660	1203
	3×35	7.0	2.5	2.1	38.3	2018	1383
	3×50	8.4	2.5	2.2	41.3	2481	1619
	3×70	10.0	2.5	2.4	45.1	3199	1959
	3×95	11.5	2.5	2.5	48.6	4064	2339
	3×120	13.0	2.5	2.6	52.9	4902	2729
	3×150	14.5	2.5	2.7	55.2	5758	3072
	3×185	16.2	2.5	2.8	59.8	6965	3609
	3×240	18.4	2.5	3.0	64.7	8724	4309
	3×300	20.5	2.5	3.2	70.5	10701	5154
	3×400	23.5	2.5	3.4	78.0	13417	6340

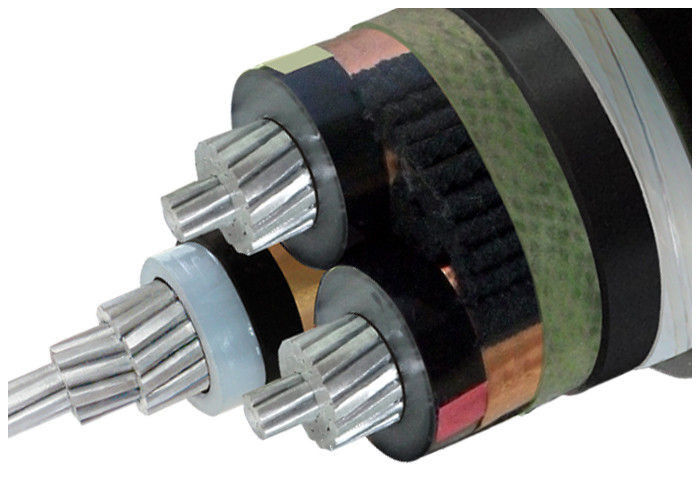

GB12706 aluminium3.6kv XLPE Gepantserde Kabel, de Kabel van SWA van 400mm2 XLPE 3
